Тензодатчики сжатия типа колонна

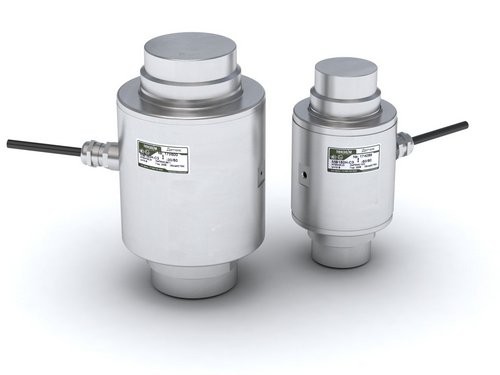

Тензорезисторный датчик сжатия МВ150

Тензодатчики сжатия типа колонна. Используются для изготовления автомобильных и железнодорожных весов. Имеют простые узлы встройки и высокую точность измерений.
Тензодатчики МВ150 с минимальными изменениями узлов встройки могут применяться вместо аналогичных тензодатчиков других производителей.
Благодаря конструктивным особенностям тензодатчики МВ150 могут работать в любых условиях окружающей среды. Помимо этого датчики имеют встроенную грозозащиту.
Области применения
Автомобильные весы, вагонные весы, большегрузные платформенные весы, взвешивание емкостей и баков
Особенности

• Тензодатчики легко встраиваются при монтаже весоизмерительной системы
• Встроенная схема грозозащиты
• Датчики изготовлены из комплектующих и материалов лучших мировых производителей
• Герметизация тензо- и термочувствительной схем производится кожухом и мембранами из нержавеющей стали, прикрепленными к упругому элементу с помощью лазерной сварки
• Каждый датчик проходит проверку на герметичность гелиевым течеискателем
• Благодаря использованию в тензочувствительной схеме кремниевых тензорезисторов, характеристика тензодатчика нормируется по нелинейности
• Гарантийный срок 4 года

Соответствие стандартам
ГОСТ 30129, EN45501, МОЗМ Р60.
Датчики серии M внесены в Госреестр средств измерения РФ под № 36963-08.
Датчики серии М внесены в Госреестр средств измерения Р.Беларусь под № РБ 03 02 1599 08.
Технические характеристики

Параметры датчика	Единицы измерения	Значения параметров
Наибольший предел измерения (НПИ)	т	20, 30, 40, 60, 100
Класс точности по ГОСТ30129 (МОЗМ Р60)		С1	C3
Число поверочных интервалов		1000	3000
Минимальный поверочный интервал		НПИ / 5000	НПИ / 10000
Рабочий коэффициент передачи (РКП)	мВ/В	2 ± 0,010	2 ± 0,002
Начальный коэффициент передачи (НКП)	% от РКП	< 3	< 3
Комбинированная погрешность	% от РКП	≤ ±0,030	≤ ±0,020
Ползучесть (30 мин.)	% от РКП	≤ ±0,049	≤ ±0,025
Изменение НКП от температуры	% от РКП/°С	≤ ±0,0028	≤ ±0,0014
Изменение РКП от температуры	% от РКП/°С	≤ ±0,0022	≤ ±0,0011
Наибольшее напряжение питания постоянного тока	В	12
Сопротивление входное	Ом	1150 ±50
Сопротивление выходное	Ом	1000 ±2
Сопротивление изоляции	ГОм	≥ 5
Диапазон термокомпенсации	°С	-10... +40
Рабочий диапазон температур	°С	-50... +50
Диапазон температур хранения	°С	-50... +60
Степень защиты по ГОСТ 14254		IP68
Допустимая перегрузка в течение не более 1 часа	% от НПИ	25
Разрушающая нагрузка	% от НПИ	300
Материал датчика		Нержавеющая сталь

Стандартная комплектация

• Исполнение согласно МОЗМ Р60: 3000 поверочных интервалов
• Длина кабеля 16м
• Четырехпроводная схема подключения
• Экран кабеля не соединен с корпусом тензодатчика

Опции

• Исполнение согласно МОЗМ Р60: 1000 поверочных интервалов
• Длина кабеля от 2 до 100м
• Шестипроводная схема подключения
• Выходное сопротивление от 100 до 1000Ом
• Напряжение питания от 2 до 36В
• Взрывозащищенное исполнение в соответствии с требованиями ГОСТ Р51330.0-99 (МЭК 60079-0-98), ГОСТ Р51330.10-99 (МЭК 60079-11-99)
• Аналоговый выход 4... 20мА или 0... 5В

Схема выводов кабеля
+Uпит.  - зеленый
–Uпит.  - черный
+Uизм. - белый
–Uизм. - красный
