Тензодатчики сжатия типа колонна

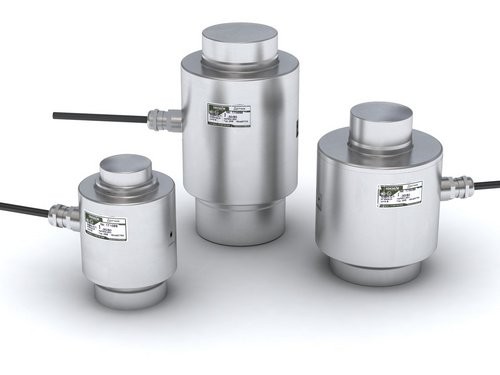

Тензорезисторный датчик сжатия МВ

Тензодатчики сжатия типа колонна с плоским основанием. Используются для изготовления динамических автомобильных и железнодорожных весов, для взвешивания тяжелых емкостей и баков.
Благодаря конструктивным особенностям легко встраиваются в весоизмерительные системы, обеспечивают высокую надежность встройки, могут работать в любых условиях окружающей среды, имеют большой запас по перегрузочной способности.
Области применения
Вагонные весы для взвешивания в движении, взвешивание тяжелых емкостей и баков
Особенности

• Тензодатчики легко встраиваются при монтаже весоизмерительной системы
• Датчики изготовлены из комплектующих и материалов лучших мировых производителей
• Герметизация тензо- и термочувствительной схем производится кожухом и мембранами из нержавеющей стали, прикрепленными к упругому элементу с помощью лазерной сварки
• Каждый датчик проходит проверку на герметичность гелиевым течеискателем
• Многоступенчатая система контроля качества тензодатчиков
• Потребителю тензодатчики поставляются подобранными для параллельного включения с угловой коррекцией в весах
• Гарантийный срок 4 года

Соответствие стандартам
ГОСТ 30129, МОЗМ Р60.
Датчики серии M внесены в Госреестр средств измерения РФ под № 36963-08.
Датчики серии М внесены в Госреестр средств измерения Р.Беларусь под № РБ 03 02 1599 08.
Технические характеристики

Параметры датчика	Единицы измерения	Значения параметров
Наибольший предел измерения (НПИ)	т	25, 50, 100
Класс точности по ГОСТ30129 (МОЗМ Р60)		D1
Число поверочных интервалов		1000
Минимальный поверочный интервал		НПИ / 3000
Рабочий коэффициент передачи (РКП)	мВ/В	1,5 ± 0,010
Начальный коэффициент передачи (НКП)	% от РКП	< 3
Комбинированная погрешность	% от РКП	≤ ±0,1
Ползучесть (30 мин.)	% от РКП	≤ ±0,073
Изменение НКП от температуры	% от РКП/°С	≤ ±0,0047
Изменение РКП от температуры	% от РКП/°С	≤ ±0,0033
Наибольшее напряжение питания постоянного тока	В	12
Сопротивление входное	Ом	760 ±10
Сопротивление выходное	Ом	700 ±1,5
Сопротивление изоляции	ГОм	≥ 5
Диапазон термокомпенсации	°С	-10... +40
Рабочий диапазон температур	°С	-30... +50
Диапазон температур хранения	°С	-40... +50
Степень защиты по ГОСТ 14254		IP68
Допустимая перегрузка в течение не более 1 часа	% от НПИ	25
Разрушающая нагрузка	% от НПИ	300
Материал датчика		Нержавеющая сталь

Стандартная комплектация

• Исполнение согласно МОЗМ Р60: 1000 поверочных интервалов
• Длина кабеля 10м
• Четырехпроводная схема подключения
• Экран кабеля не соединен с корпусом тензодатчика

Опции

• Рабочий диапазон температур: -50... +50°С
• Исполнение согласно МОЗМ Р60: 3000 поверочных интервалов
• Длина кабеля от 2 до 100м
• Шестипроводная схема подключения
• Выходное сопротивление от 100 до 1000Ом
• Напряжение питания от 2 до 36В
• Взрывозащищенное исполнение в соответствии с требованиями ГОСТ Р51330.0-99 (МЭК 60079-0-98), ГОСТ Р51330.10-99 (МЭК 60079-11-99)
• Аналоговый выход 4... 20мА или 0... 5В

Схема выводов кабеля
+Uпит.  - зеленый
–Uпит.  - черный
+Uизм. - белый
–Uизм. - красный
