Тензодатчики растяжения-сжатия

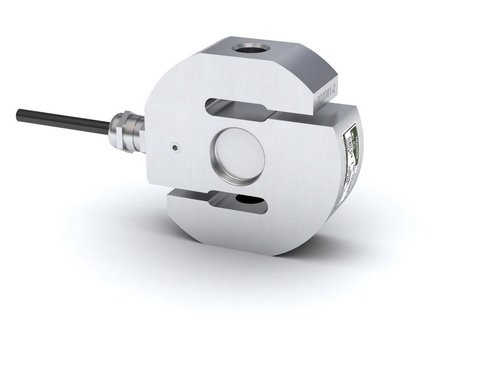

Тензорезисторный S-образный датчик сжатия-растяжения С2H

S-образные тензодатчики растяжения/сжатия. Благодаря конструктивным особенностям могут измерять двуполярную нагрузку, работать в любых условиях окружающей среды, при применении стандартных узлов встройки имеют высокую точность.
Тензодатчик используются для взвешивания подвесных емкостей и баков, при этом очень простые узлы встройки, а также в крановых весах.
Диапазон номинальных нагрузок от 250кг до 5т.
Области применения
Бункерные весы, дозаторы, взвешивание емкостей и баков
Особенности

• Датчики изготовлены из комплектующих и материалов лучших мировых производителей
• Герметизация термо- и тензочувствительной схем производится крышкой из нержавеющей стали
• Крепление защитной крышки к упругому элементу осуществляется с помощью лазерной сварки
• Каждый датчик проходит проверку на герметичность гелиевым течеискателем
• При нормировании параметров датчика и испытаниях используются уникальные методики
• Многоступенчатая система контроля качества тензодатчиков
• Гарантийный срок 4 года

Соответствие стандартам
ГОСТ 30129, МОЗМ Р60.
Датчики серии C внесены в Госреестр средств измерения РФ под № 36963-08.
Датчики серии С внесены в Госреестр средств измерения Р.Беларусь под № РБ 03 02 1599 08.
Технические характеристики

Параметры датчика	Единицы измерения	Значения параметров
Наибольший предел измерения (НПИ)	кг	200, 500, 1000, 2000
Класс точности по ГОСТ30129 (МОЗМ Р60)		С1	C3
Число поверочных интервалов		1000	3000
Минимальный поверочный интервал		НПИ / 5000	НПИ / 10000
Рабочий коэффициент передачи (РКП)	мВ/В	2 ± 0,010	2 ± 0,002
Начальный коэффициент передачи (НКП)	% от РКП	< 3	< 3
Комбинированная погрешность	% от РКП	≤ ±0,040	≤ ±0,020
Ползучесть (30 мин.)	% от РКП	≤ ±0,049	≤ ±0,025
Изменение НКП от температуры	% от РКП/°С	≤ ±0,0028	≤ ±0,0014
Изменение РКП от температуры	% от РКП/°С	≤ ±0,0022	≤ ±0,0011
Наибольшее напряжение питания постоянного тока	В	12
Сопротивление входное	Ом	1100 ±20
Сопротивление выходное	Ом	1000 ±2
Сопротивление изоляции	ГОм	≥ 5
Диапазон термокомпенсации	°С	-10... +40
Рабочий диапазон температур	°С	-30... +50
Диапазон температур хранения	°С	-40... +50
Степень защиты по ГОСТ 14254		IP68
Допустимая перегрузка в течение не более 1 часа	% от НПИ	25
Разрушающая нагрузка	% от НПИ	300
Материал датчика		Нержавеющая сталь

Стандартная комплектация

• Исполнение согласно МОЗМ Р60: 3000 поверочных интервалов
• Четырехпроводная система подключения
• Экран не соединен с корпусом
• Длина кабеля 3м

Опции

• Рабочий диапазон температур: -50... +50°С
• Исполнение согласно МОЗМ Р60: 1000 поверочных интервалов
• Длина кабеля от 2 до 100м
• Шестипроводная система подключения
• Напряжение питания от 2 до 36В
• Взрывозащищенное исполнение в соответствии с требованиями ГОСТ Р51330.0-99 (МЭК 60079-0-98), ГОСТ Р51330.10-99 (МЭК 60079-11-99)

Схема выводов кабеля
+Uпит.  - зеленый
–Uпит.  - черный
+Uизм. - белый
–Uизм. - красный
Дополнительные материалы

• Перечень тензодатчиков импортного производства, которые могут быть заменены датчиком C2H (файл .pdf)
