Тензодатчики растяжения для крановых весов

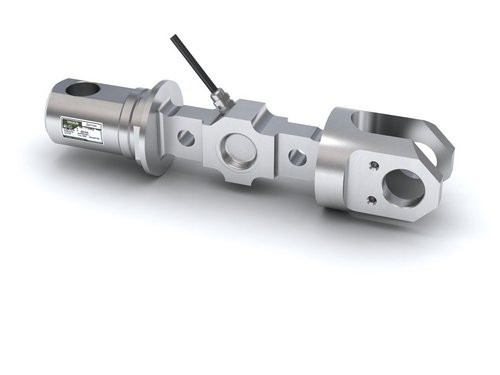

Специализированные датчики для крановых весов С2К

Тензодатчики растяжения для крановых весов. Используют для изготовления крановых весов с номинальной нагрузкой 2т, 3т, 5т, 10т, 15т, 20т, 30т.
Тензодатчики работают в любых условиях окружающей среды, точность измерения высокая.
Тензодатчики могут использоваться в составе электронных динамометров растяжения с классом точности 00, 0.5, 1, 2 по ISO 376.
Области применения
Крановые весыв
Особенности

• Герметизация термо- и тензочувствительной схемы тензодатчиков С2К-10, 20т производится с помощью специальных герметиков и пластин из нержавеющей стали
• Герметизация термо- и тензочувствительной схемы тензодатчиков С2К-5т производится с помощью колпачков из нержавеющей стали, прикрепленных к упругому элементу с помощью лазерной сварки
• Каждый датчик из нержавеющей стали проходит проверку на герметичность гелиевым течеискателем
• На упругом элементе есть резьба, предназначенная для крепления корпуса весов
• Упругий элемент имеет проушины для крепления крюка и «серьги»
• Гарантийный срок на тензодатчик С2К - 5т 4 года

Соответствие стандартам
ГОСТ 30129, МОЗМ Р60.
Технические характеристики

Параметры датчика	Единицы измерения	Значения параметров
Наибольший предел измерения (НПИ)	т	5, 10, 20
Класс точности по ГОСТ30129 (МОЗМ Р60)		С1	C3
Число поверочных интервалов		1000	3000
Минимальный поверочный интервал		НПИ / 5000	НПИ / 10000
Рабочий коэффициент передачи (РКП)	мВ/В	1,7 ± 0,2
Начальный коэффициент передачи (НКП)	% от РКП	< 2
Комбинированная погрешность	% от РКП	≤ ±0,040	≤ ±0,020
Ползучесть (30 мин.)	% от РКП	≤ ±0,049	≤ ±0,025
Изменение НКП от температуры	% от РКП/°С	≤ ±0,0028	≤ ±0,0014
Изменение РКП от температуры	% от РКП/°С	≤ ±0,0022	≤ ±0,0011
Наибольшее напряжение питания постоянного тока	В	12
Сопротивление входное	Ом	820 ±10
Сопротивление выходное	Ом	700 ±2
Сопротивление изоляции	ГОм	≥ 5
Диапазон термокомпенсации	°С	-10... +40
Рабочий диапазон температур	°С	-40... +50 (5т); -20... +50 (10 и 20т)
Диапазон температур хранения	°С	-40... +60 (5т); -40... +50 (10 и 20т)
Степень защиты по ГОСТ 14254		IP68 (5т), IP67 (10 и 20т)
Допустимая перегрузка в течение не более 1 часа	% от НПИ	25
Разрушающая нагрузка	% от НПИ	300
Материал датчика		Нержавеющая сталь (5т); легированная сталь (10 и 20т)

Стандартная комплектация

• Исполнение согласно МОЗМ Р60: 3000 поверочных интервалов
• Четырехпроводная система подключения
• Экран не соединен с корпусом
• Длина кабеля 2м

Опции

• Исполнение согласно МОЗМ Р60: 1000 поверочных интервалов
• Длина кабеля от 2 до 10м
• Шестипроводная система подключения
• Выходное сопротивление от 100 до 1000Ом
• Напряжение питания от 2 до 36В
• Взрывозащищенное исполнение в соответствии с требованиями ГОСТ Р51330.0-99 (МЭК 60079-0-98), ГОСТ Р51330.10-99 (МЭК 60079-11-99)

Схема выводов кабеля
+Uпит.  - зеленый
–Uпит.  - черный
+Uизм. - белый
–Uизм. - красный
