Тензодатчики балочного типа

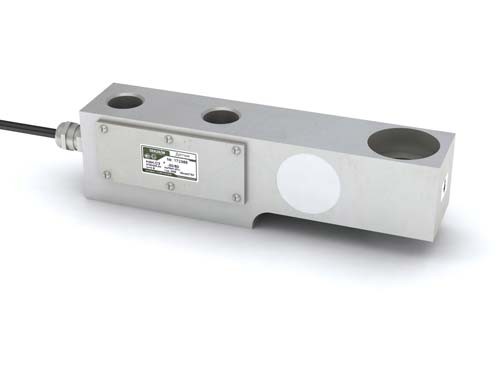

Тензорезисторный датчик H2

Тензодатчики балочного типа прямоугольной формы. Предназначены для использования в балочных и платформенных весах.
Тензодатчики могут работать в отапливаемых и не отапливаемых помещениях.
В настоящее время вместо тензодатчиков Н2, Н11 выпускаются тензодатчики Н4, обладающие большей точностью и надежностью, а тензодатчики Н2, Н11 изготавливаются для поддержания ремонтного фонда.
Области применения
Напольные весы, палетные весы, автомобильные весы, взвешивание емкостей и бункеров.

Особенности

• Материал упругого элемента: конструкционная сталь
• Герметизация тензодатчика осуществляется специальными герметиками
• Тензодатчики не восприимчивы к боковым силам
• Используются уникальные методики при нормировании параметров и испытаниях
• Многоступенчатая система контроля качества тензодатчика
• Потребителю тензодатчики поставляются, подобранными по группам для совместного использования в весах
• Гарантийный срок 12 мес

Соответствие стандартам
ГОСТ 30129, МОЗМ Р60.
Технические характеристики

Параметры датчика	Единицы измерения	Значения параметров
Наибольший предел измерения (НПИ)	тонн	1; 2; 5; 10; 15
Класс точности по ГОСТ30129 (МОЗМ Р60)		С1		C3
Число поверочных интервалов		1000		3000
Минимальный поверочный интервал		НПИ/5000		НПИ/10000
Рабочий коэффициент передачи (РКП)	мВ/В	2 ± 0,005		2 ± 0,002
Начальный коэффициент передачи (НКП)	% от РКП	< 3
Комбинированная погрешность	% от РКП	≤ ± 0,040		≤ ± 0,020
Ползучесть (30 мин.)	% от РКП	≤ ± 0,049		≤ ± 0,025
Изменение НКП от температуры	% от РКП/°С	≤ ± 0,0028		≤ ± 0,0014
Изменение РКП от температуры	% от РКП/°С	≤ ± 0,0022		≤ ± 0,0011
Наибольшее напряжение питания постоянного тока	В	12
Сопротивление входное	Ом	380 ± 10
Сопротивление выходное	Ом	350 ± 1
Сопротивление изоляции	Г Ом	≥ 5
Диапазон термокомпенсации	°С	- 10 ÷ + 40
Рабочий диапазон температур	°С	- 30 ÷ +40
Диапазон температур хранения	°С	- 40 ÷ + 50
Степень защиты по ГОСТ 14254		IP 65
Допустимая перегрузка в течение не более 1 часа	% от НПИ	25
Разрушающая нагрузка	% от НПИ	300
Материал датчика		Легированная сталь
Масса датчика	кг	Для НПИ 1т-1,8; для НПИ 2т-2,2; для НПИ 5т-3,9; для НПИ 10т - 8,2; Для НПИ 15т — 9,0
Длина кабеля	м	Для НПИ 1,2,5т — 3,0; Для НПИ 10,15т — 10,0

Стандартная комплектация

• Исполнение согласно МОЗМ Р60: 3000 поверочных интервалов
• Длина кабеля: Для датчиков с НПИ = 2т: 3м, 5т: 5м,10, 15т: 10м
• Четырехпроводная схема подключения
• Экран не соединен с корпусом

Опции

• Исполнение согласно МОЗМ Р60: 1000 поверочных интервалов
• Длина кабеля: от 2 до 100 метров
• Шестипроводная схема подключения
• Экран соединен с корпусом
• Выходное сопротивление от 100 Ом до 1000 Ом
• Напряжение питания от 2В до 36В
• Взрывобезопасное исполнение соответствует требованиям ГОСТ Р51330.0-99 (МЭК 60079-0-98), ГОСТ Р51330.10-99 (МЭК 60079-11-99).

Схема выводов кабеля
+Uпит.  - зеленый
–Uпит.  - черный
+Uизм. - белый
–Uизм. - красный
